适用于纱线镀膜的腔体
专 利 证 书 号 数:I682047
名 称:适用于纱线镀膜的腔体
[1]申请专利范围
- 一种腔体,系具有一开孔,使得外部的一抽真空设备借由该开孔而连通于该腔体内部,而该腔体内部系包含:一导纱件、一放纱轮、一冰水轮以及一卷纱轮;该冰水轮系介于该放纱轮与该卷纱轮二者构件之间;该导纱件系设置于该冰水轮的一侧;而该导纱件系具有复数导引部,且该等复数导引部为环形凹口,而任二该导引部之间系夹设一间隔部;其中,该放纱轮之线头一端系先经缠绕于该冰水轮与该导纱件之复数导引部后,再缠绕于该卷纱轮上。
- 依据申请专利范围第1 项所述之腔体,其中,该等复数导引部系皆为限位凹口,而任二该导引部之间系借由一齿段连接。
- 依据申请专利范围第2 项所述之腔体,其更包含一张力轮,而该放纱轮之线头的一端系先经缠绕于该张力轮后,随即再一并缠绕于该冰水轮以及该导纱件之复数导引部,接着再缠绕于该卷纱轮上。
- 依据申请专利范围第3 项所述之腔体,其更包含一张力轮,而该放纱轮之线头的一端系先经缠绕于该张力轮后,随即再一并缠绕于该冰水轮以及该导纱件之复数导引部,接着再缠绕于该卷纱轮上。
- 一种腔体,系具有一开孔,使得外部的一抽真空设备借由该开孔而连通于该腔体内部,而该腔体内部系包含:一导纱件、一放纱轮、一冰水轮以及一卷纱轮;该冰水轮系介于该放纱轮与该卷纱轮二者构件之间;该导纱件系设置于该冰水轮的一侧;而该导纱件系具有复数导引部,该等复数导引部系皆为环形轮件并枢设于该导纱件,而任二该导引部之间系夹设一间隔部;其中,该放纱轮之线头一端系先经缠绕于该冰水轮与该导纱件之复数导引部后,再缠绕于该卷纱轮上。
- 依据申请专利范围第5 项所述之腔体,其更包含一张力轮,而该放纱轮之线头的一端系先经缠绕于该张力轮后,随即再一并缠绕于该冰水轮以及该导纱件之复数导引部,接着再缠绕于该卷纱轮上。
- 依据申请专利范围第1 至6 项其中任何一项所述之腔体,其更包含一整纱轮,系设置靠近于该放纱轮或者该卷纱轮的一侧。
- 依据申请专利范围第7 项所述之腔体,其中,该腔体系具有另一开孔,使得外部的一镀膜源得透过另一该开孔而连通于该腔体,并正对应于该冰水轮另一侧的位置。
- 依据申请专利范围第1 至6 项其中任何一项所述之腔体,其中,该腔体系具有另一开孔,使得外部的一镀膜源得透过另一该开孔而连通于该腔体,并正对应于该冰水轮另一侧的位置。

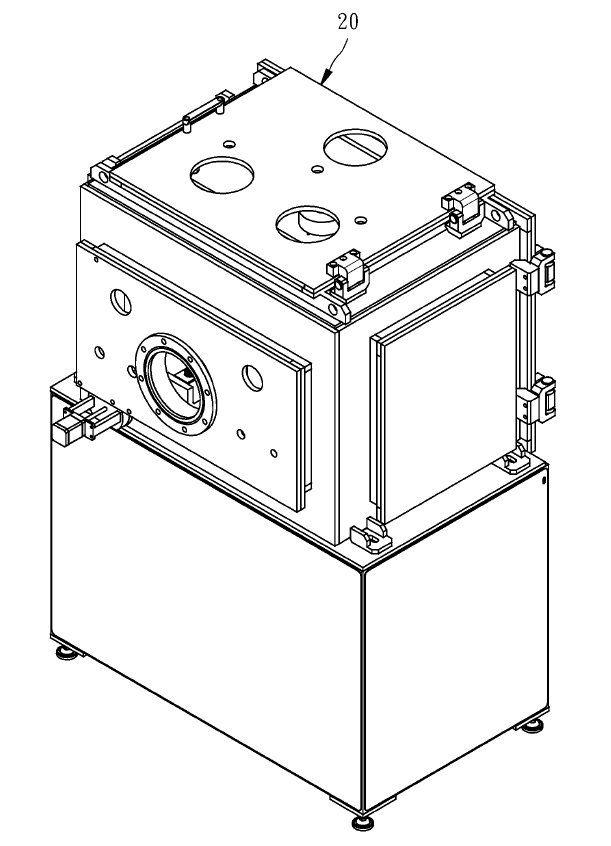

- 第1图为本发明第一较佳实施例之立体示意图。

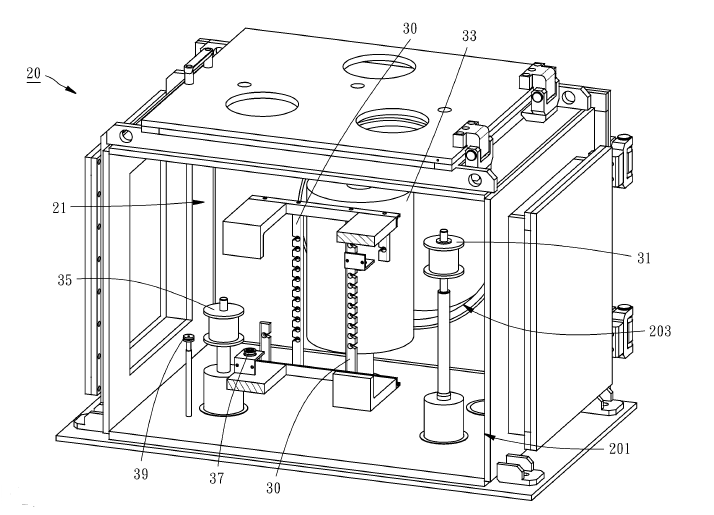

- 第2图为第1图之一腔体部分构件立体示意图。

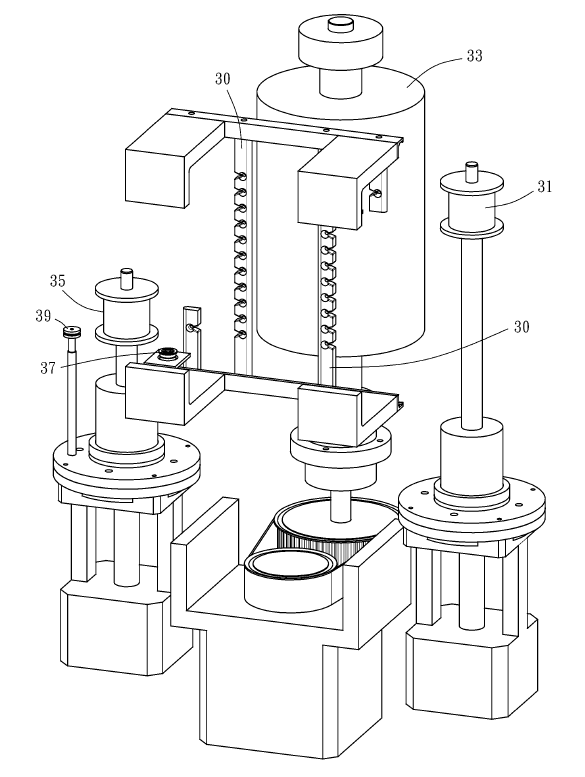

- 第3图为第1图之一腔体另一部分构件之立体示意图。

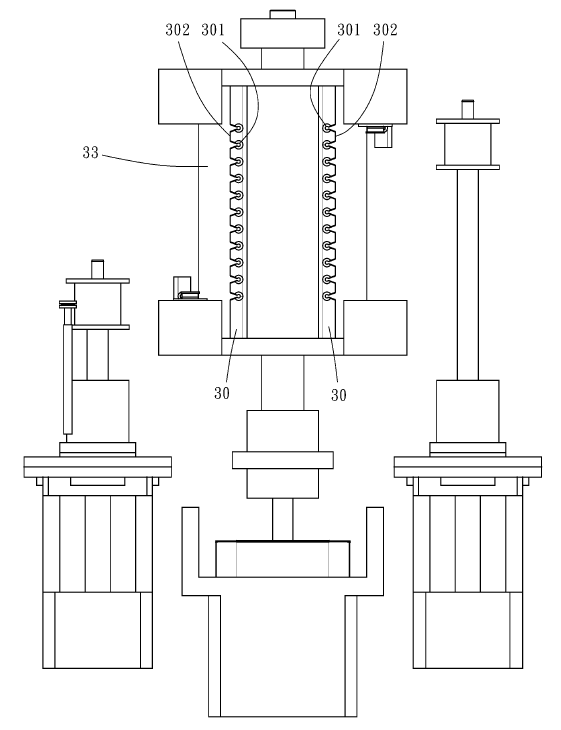

- 第4图为第3图之前视示意图。

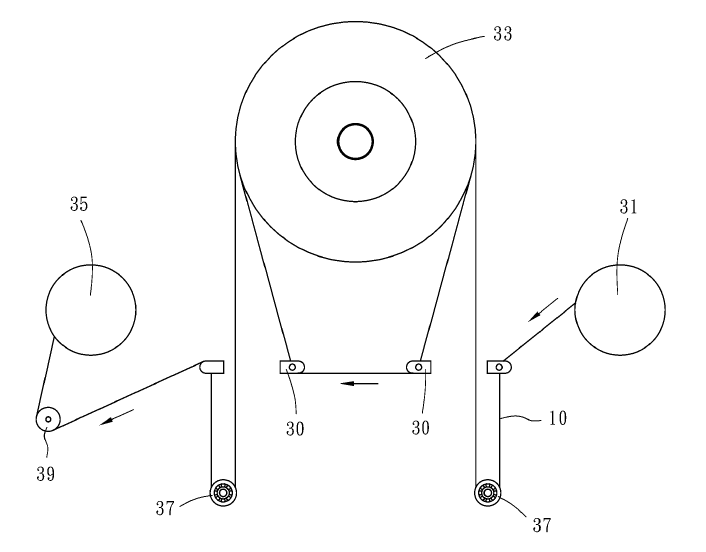

- 第5图为本发明第一较佳实施例之应用暨俯视示意图。

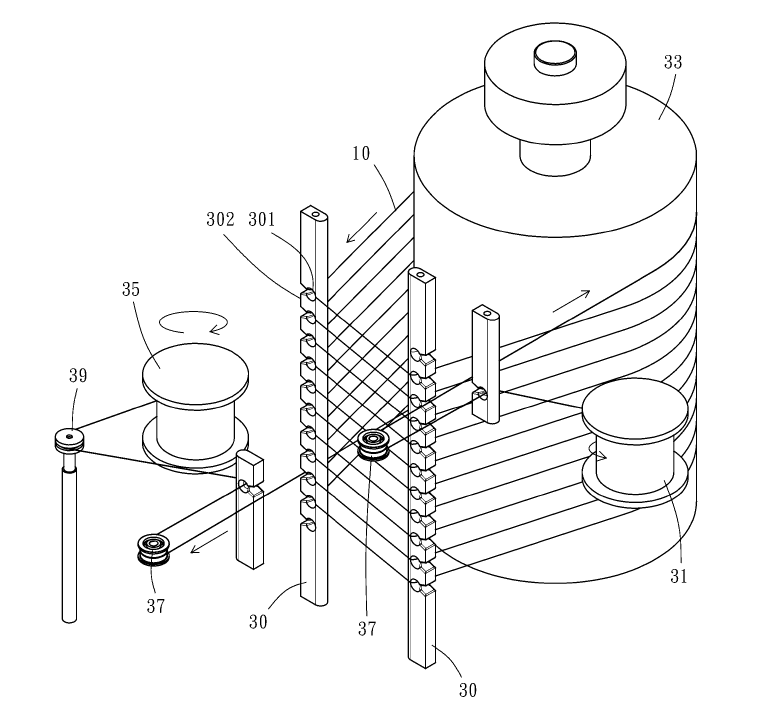

- 第6图为本发明第一较佳实施例之应用暨立体示意图。

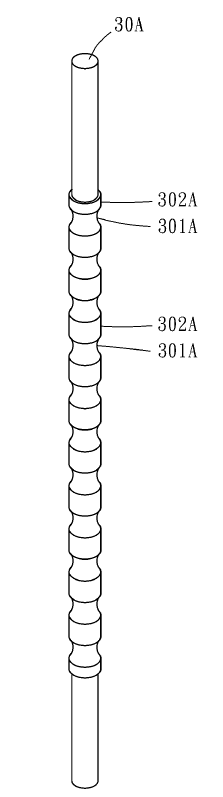

- 第7图为本发明第二较佳实施例之另一导纱件立体示意图。
-

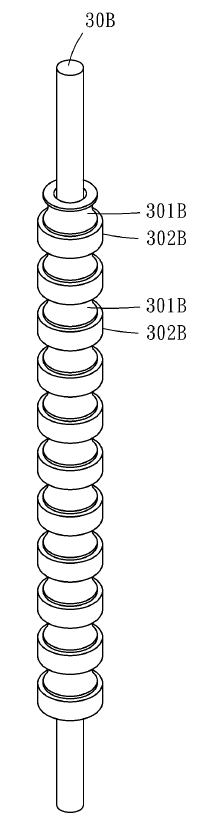

第8图为本发明第三较佳实施例之又一导纱件立体示意图。
![]()
【第1图】
![]()
【第2图】
![]()
【第3图】
![]()
【第4图】
![]()
【第5图】
![]()
【第6图】
![]()
【第7图】
![]()
【第8图】
