光学椭圆折射率仪

光学椭圆偏振仪


型　　号：
 M-2000UI/ J. A. Woolam

光　　源：
 (1) D2 (Deuterium) for UV/VIS
(2) QTH (Quartz Tungsten Halogen) for VIS/IR

最大量测光点尺寸：

約5×15 mm2


量测波段范围 :
 190 ~ 1680 nm

量测角度：
 (1) 椭偏参数、反射光谱量测：45 ~ 75°
(2) 穿透光谱量测：90°


光波为一电磁波，当一光波斜向入射在基板时，一部份会反射、一部份会被吸收、一部份会穿透。入射波的电场有两个平面分量，平行入射分量称为P偏极光，而垂直入射分量称为S偏极光，光的偏振态特性可以经由平面波的S偏振及P偏振的振幅比Ψ及相位差Δ决定。当一束偏振光束经由样品表面反射时，将造成P及S偏振光的振幅及相位上的改变。利用此二参数，即可在无破坏样品表面特性的情况下，拟合出薄膜之折射率、消光系数和厚度等。所得椭圆参数以CompleteEASE 4.65作为分析软体。


待测样品规格及可量测项目

  • 样品要求：
    1. 尺寸：2×2 cm2 ~ 20×20 cm2
    2. 种类：Glass、Si Wafer、PET
    3. 薄膜材料种类：介电质材料、金属薄膜、半导体材料、有机/无机之薄膜等
    4. 薄膜厚度范围：
      • 介电质膜膜厚范围：50 ~ 5000 nm
      • 金属膜膜厚范围：10 ~ 50 nm
      • 其他
  • 可量测项目：
    1. 材料椭偏参数(Ψ、Δ)
    2. 穿透率T
  • 額外分析項目(須提供空白基板)：
    1. 单层有机/无机之薄膜光学常数(n, k…)分析
    2. 基板光学常数(n, k…)建立
    3. 薄膜厚度
    4. 分析薄膜表面粗糙度趋势
    5. 混合膜分析
    6. 多层膜分析(须逐层量测并分析)


分析案例

  • 掺铝氧化锌薄膜(Al-doped ZnO; AZO) 单层膜量测(M-2000UI/ J. A. Woolam)及光学常数分析(CompleteEASE)

           (1) 单层薄膜椭偏参数及穿透量测

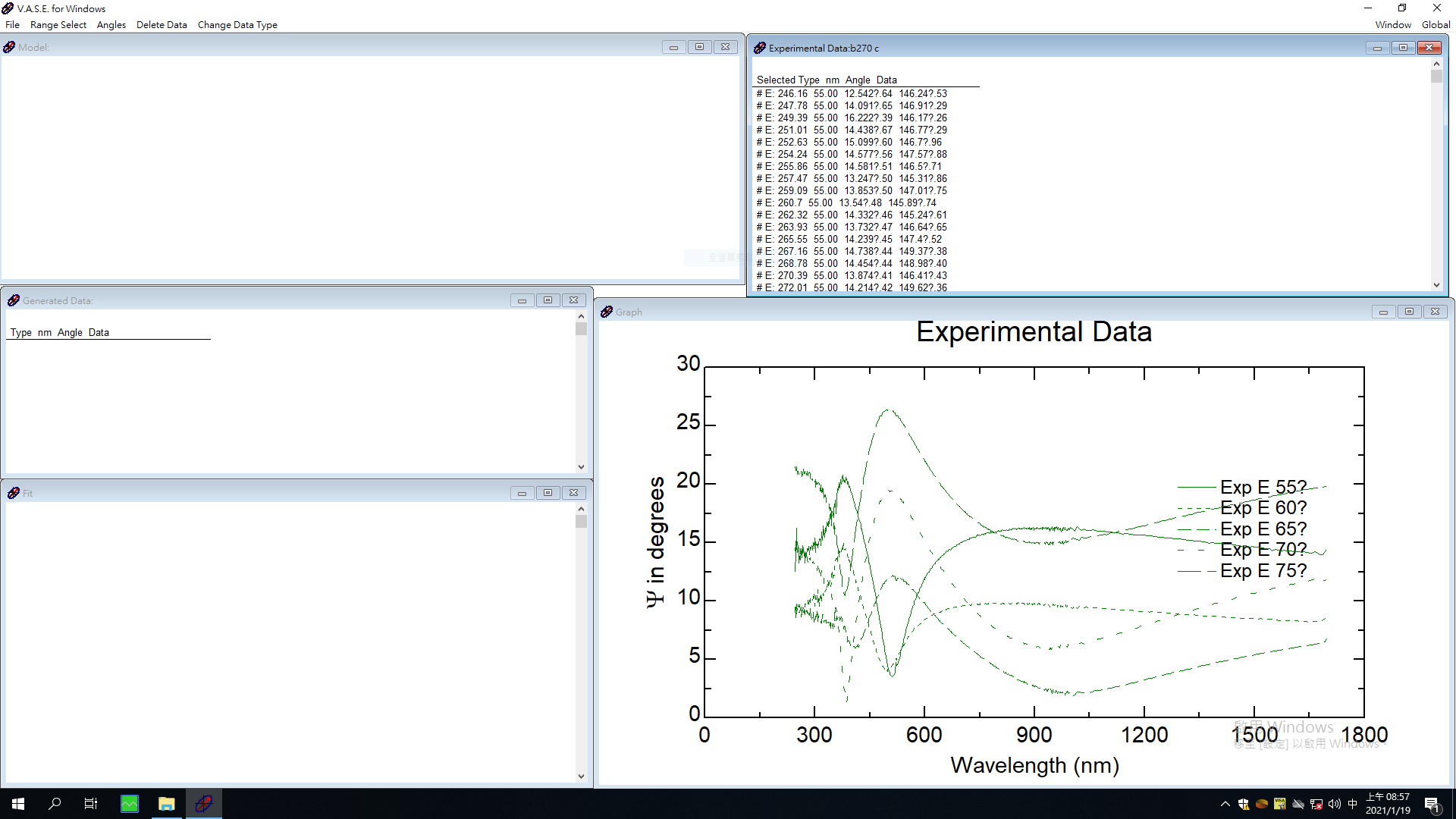

AZO on B270 Glass之椭偏参数量测结果

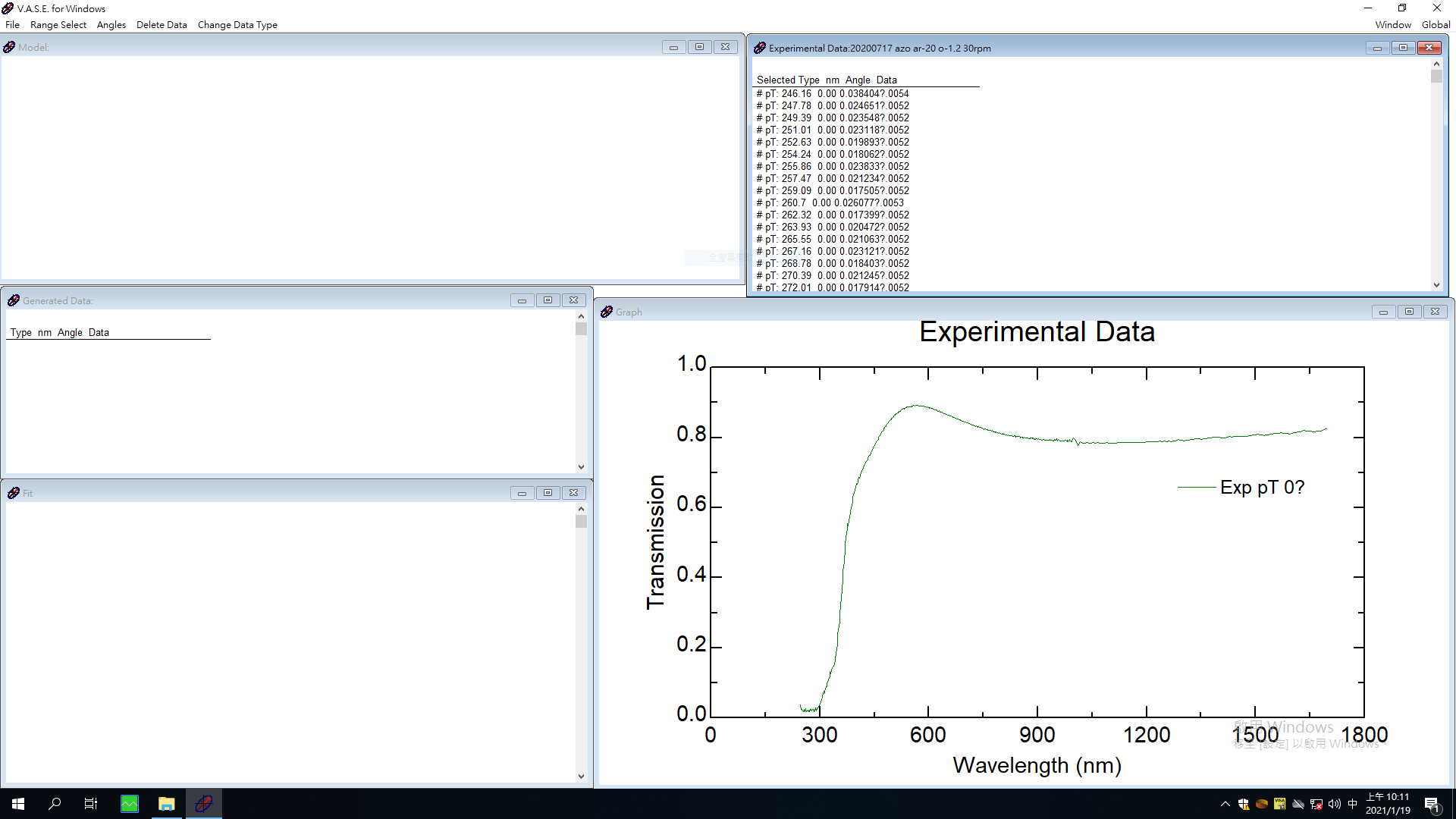

AZO on B270 Glass之穿透率量测结果


(2) 单层薄膜光学常数及厚度分析

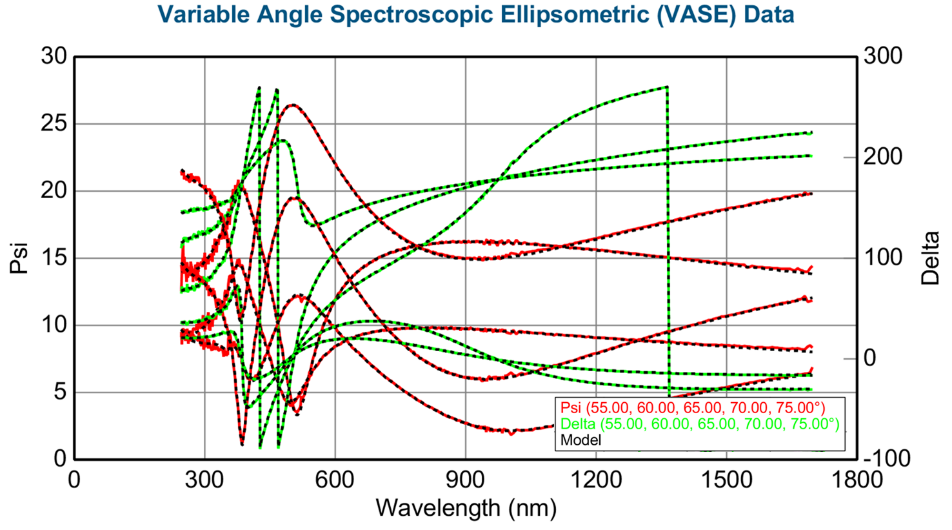

AZO on B270 Glass之拟合结果 (椭偏参数)

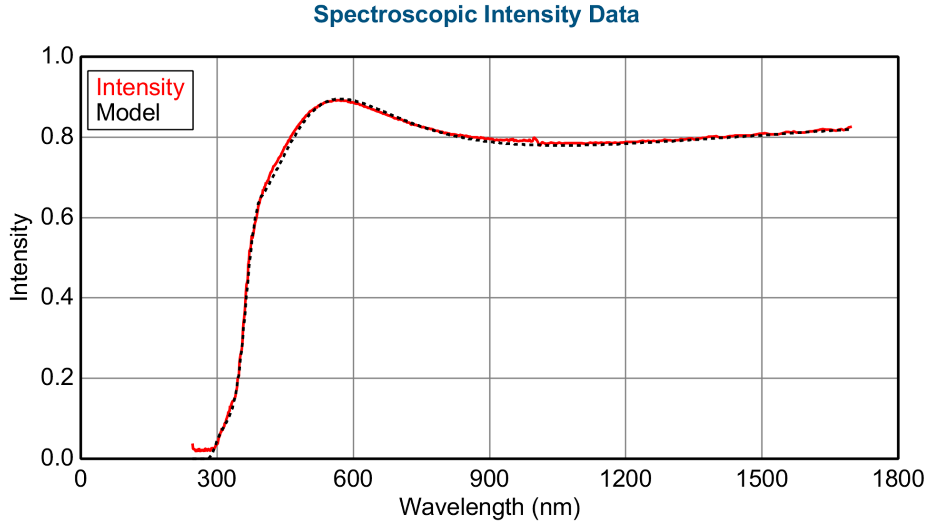

AZO on B270 Glass之拟合结果(穿透光强)

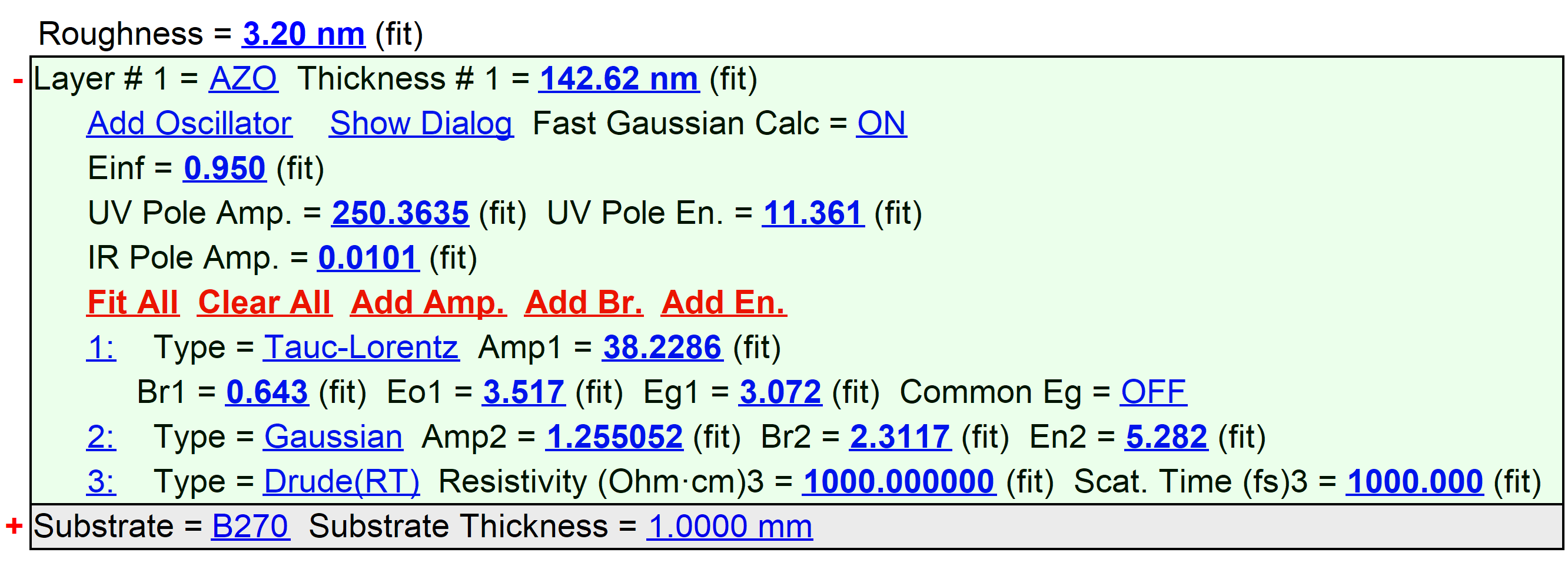

AZO on B270 Glass之拟合结果(厚度及模型)

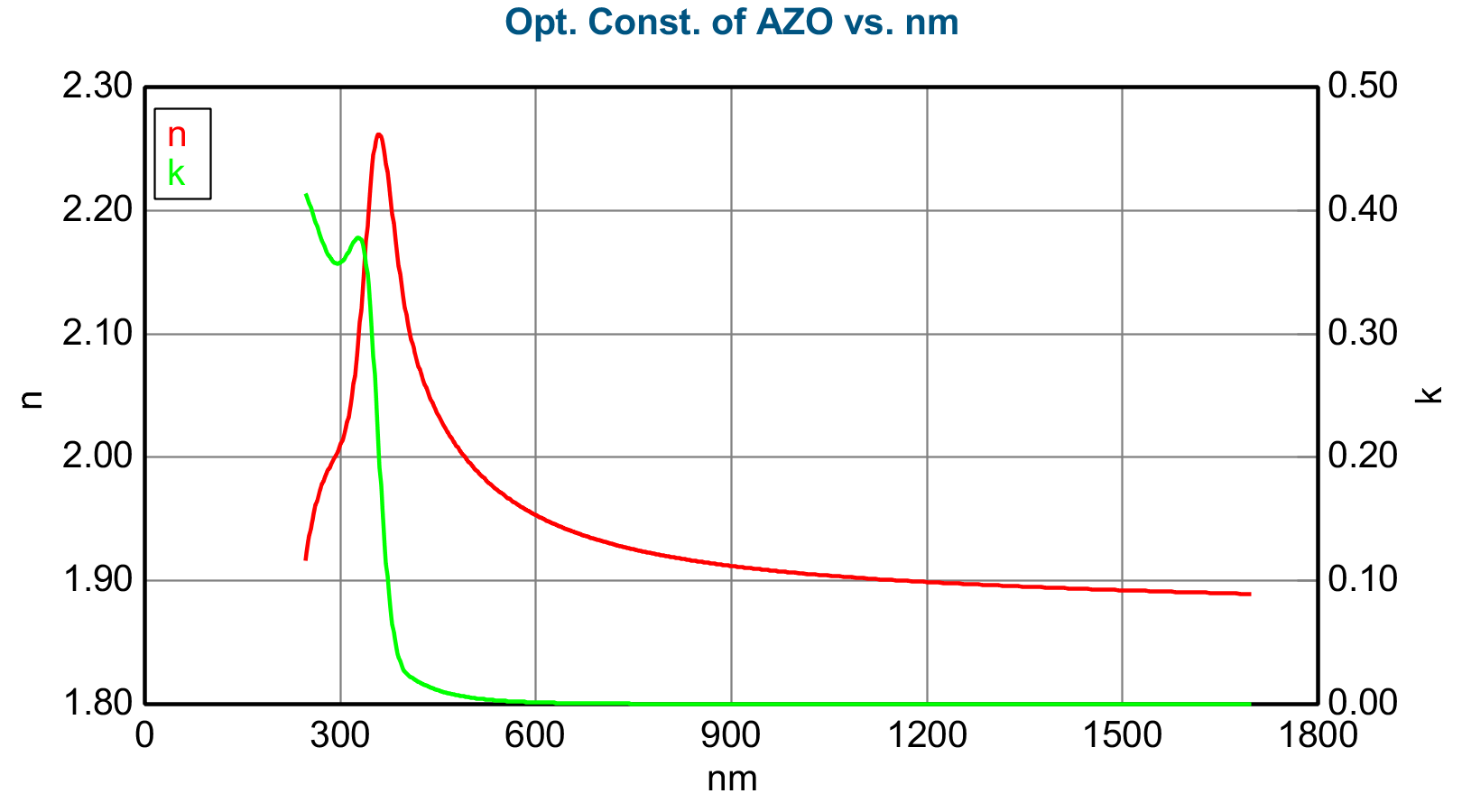

AZO on B270 Glass之拟合结果(折射率与消光系数)
